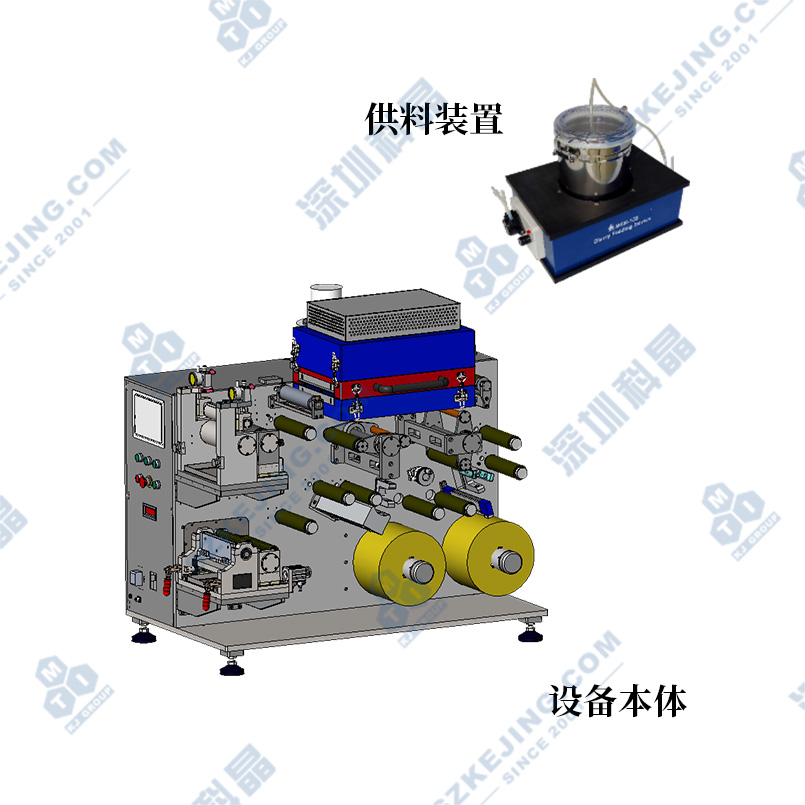

應用范圍:MSK-AFA-200型多功能涂布機,卷對卷方式,連續和間歇涂布,幅寬200mm,涂布寬度50-160mm,機頭模塊化結構,可選配擠壓涂布、轉移涂布、刮刀涂布、微凹版涂布、擠壓轉移涂布、擠壓刮刀涂布,多功能涂布時通過改變基材穿帶方案切換涂布功能,可選配擠壓涂布模頭, 130℃熱風烘箱,可選配電暈處理、靜電消除、基材展平、NMP處理、供料裝置、紅外干燥、紫外固化、干燥箱數量等。
產品型號:MSK-AFA-EM200-R
設備尺寸:涂布機約L1300 x W800 x H1200mm(以最終設計為準)
供料裝置MSK-155約L320 x W180 x H210mm
重量:涂布機約1000Kg
供料裝置MSK-155約3Kg
上架時間:2025-05-14
版本號:V1.0
功能特點 |
---|
技術參數 | |
---|---|
電 源 | 單相AC220V±10%,頻率50Hz,功率4.6KW |
氣 源 | 0.5-0.8MPa壓縮空氣 |
導輥幅寬 | 200mm |
基材幅寬 | Max.180mm |
機械速度 | Max.1.0m/min |
刮刀調節 | 手工調節 |
轉移涂布 | 涂布類型:連續涂布、間歇涂布 |
涂布寬度:50~160mm,可通過擋板調節 | |
涂布速度:Max.0.2m/min(參考石墨負極涂布速度,粘度2000 mPa.s ,固含量45%,涂層干厚90μm) | |
料盒容積:約0.5L(涂布寬度160mm) | |
涂輥直徑:Ф80mm,表面鍍鉻,輥跳動≤3μm (機械表檢測) | |
膠輥直徑:Ф80mm ,表面三元乙丙橡膠 | |
刮刀直徑:Ф50mm ,表面鍍鉻,雙刃 | |
微凹涂布 | 涂布類型:連續涂布 |
涂布寬度:滿涂 | |
涂布速度:Max.0.4m/min(參考陶瓷涂料) | |
凹 版 輥:直徑Ф30mm,標配一根,輥面參數(客戶指定) | |
料盒容積:約0.05L | |
驅動輥直徑:Ф80mm | |
干 燥 箱 | 單節長度0.5m |
加熱方式 | 電加熱,功率2.4KW/節 |
干燥溫度 | Max.130℃ |
排 風 | 離心風機,風量570 m3?h ,接口法蘭:120mm(5英寸鋁箔風管) |
張力控制 | 10-40N |
收卷對齊度 | ±1mm |
收放卷徑 | Max.Ф250mm |
收放卷芯 | 3英寸脹軸 |
操作方向 | 沿箔材傳遞方向,右側為操作側 |
設備尺寸 |
涂布機:約L1300 x W800 x H1200mm(以最終設計為準) 供料裝置MSK-155:約L320 x W180 x H210mm |
重 量 |
涂布機:約1000Kg 供料裝置MSK-155:約3Kg |
