MSK-UC-M2000 極耳焊裁一體機

應用范圍：MSK-UC-M2000型極耳焊裁一體機，兼容單端出極耳電芯預焊、裁切、終焊和整形的功能。電芯和極耳手動放入夾具，自動移動到相應工位完成操作。設備包含預焊、裁切、終焊、整形、物料感應、除塵、物料輸送、安全裝置等單元。雙切刀及雙壓塊絕緣處理，單個切刀有效長度100mm，單個壓塊長度106mm，裁切及壓平壓力Max.10000N，最大適用于L380* W210（極耳邊）mm的電芯，標配4662電芯夾具，可根據客戶要求定制焊點尺寸及電芯夾具。

產品型號：MSK-UC-M2000

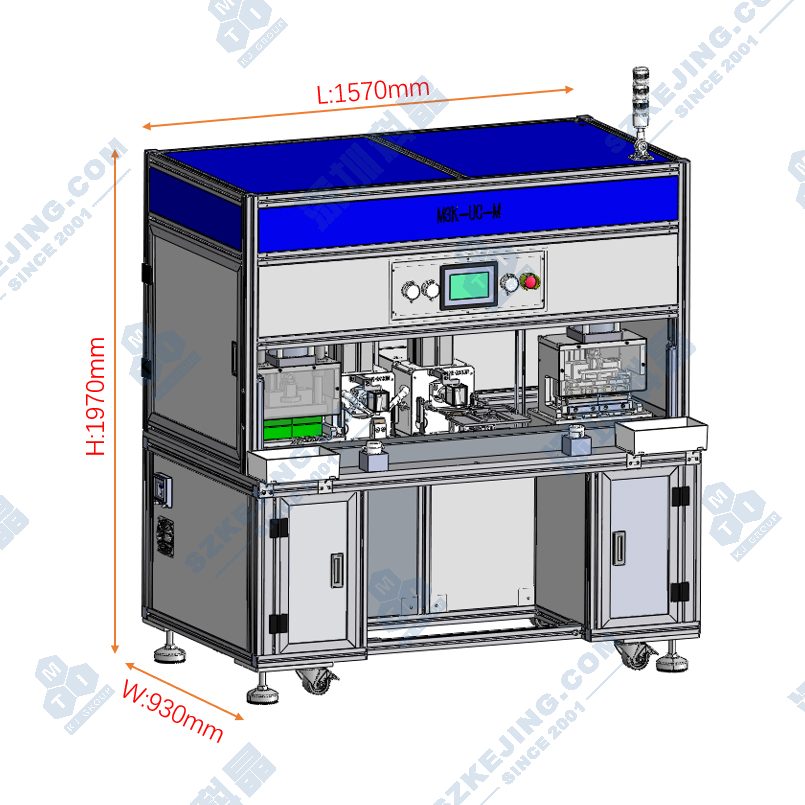

設備尺寸：L1570xW930xH1970mm

重量：約600Kg

上架時間：2024-09-18

版本號：V1.0

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

MSK-UC-M2000型極耳焊裁一體機，兼容單端出極耳電芯預焊、裁切、終焊和整形的功能。電芯和極耳手動放入夾具，自動移動到相應工位完成操作。設備包含預焊、裁切、終焊、整形、物料感應、除塵、物料輸送、安全裝置等單元。雙切刀及雙壓塊絕緣處理，單個切刀有效長度100mm，單個壓塊長度106mm，裁切及壓平壓力Max.10000N，最大適用于L380* W210（極耳邊）mm的電芯，標配4662電芯夾具，可根據客戶要求定制焊點尺寸及電芯夾具。

功能特點

人工上料，自動運行實現各個工序的功能；
雙工位焊接，正負極焊接分離，焊接參數獨立設置；
可定制單出極耳電芯夾具，快速進行電芯與極耳的裝夾定位；
兼容電芯正負極極耳預焊、裁切、整形以及正極鋁極耳焊接、負極鎳極耳焊接等功能；
焊接功率穩定、強勁，焊接牢固、一致性好，良率高；
裁切及下壓行程、速度、壓力可調，適用于不同厚度樣品；
上、下精密模具采用高強度模具鋼，保證裁切及整形效果；
可實現最多可達30層銅箔或鋁箔層疊焊接；
焊接模具采用特種模具鋼材，耐磨性好，使用壽命長；
配置除塵裝置，可收集焊接時產生的粉塵；
配置雙啟動按鈕加物料感應器的啟動方式，操作面設置有安全光柵，保證操作安全；
可定制焊點尺寸；
PLC控制，HMI操作，數字化設置，方便易用。

技術參數
電源	單相AC220V±10%，頻率50Hz，功率3KW
氣源	0.5-0.8MPa壓縮空氣
適用電芯	單出極耳：Max.L380*W210（極耳邊）mm，詳見電池尺寸圖
使用環境	建議環境溫度25±3℃，濕度30-90RH，無振動和電磁干擾
夾具	標配1套4662夾具，可定制其他規格尺寸
焊頭	標配2個，焊點尺寸3*6mm，可定制
焊接功率	0-2000W可調
焊接層數	持續使用：1-25層（銅箔/鋁箔）不持續使用：最多可達30層（銅箔/鋁箔）
焊接時間	0.01-1s可調節
超聲頻率	20KHz
切刀規格	雙切刀，單個切刀有效長度100mm，刀口厚度3mm，裁切行程25mm可調
裁切壓力	Max.10000N
壓塊規格	雙壓塊，單個壓塊長度106mm，寬度25mm，下壓行程25mm可調
壓平壓力	Max.10000N
設備尺寸	L1570xW930xH1970mm
重量	約600Kg
